Mạch điện đơn giản

I. Mạch điện và các bộ phận của mạch điện

Với các dụng cụ: pin, bóng đèn, dây nổi, công tắc, để bóng đèn phát sáng ta phải nối chúng lại với nhau thành một mạch kín, gọi là mạch điện.

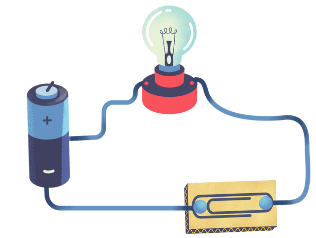

Mạch điện đơn giản
Mạch điện đơn giản

Bất cứ mạch điện nào cũng gồm các bộ phận: nguồn điện, dây nối và các thiết bị tiêu thụ năng lượng điện (bóng đèn, động cơ điện, bếp điện, quạt điện, ti vi,...).

Nguồn điện
Nguồn điện
Dây nối
Dây nối
Thiết bị tiêu thụ điện
Thiết bị tiêu thụ điện

Nhằm mô tả đơn giản một mạch điện và lắp mạch điện đúng yêu cầu, người ta sử dụng kí hiệu biểu thị các bộ phận của mạch điện như Bảng dưới đây để vẽ sơ đồ mạch điện.

STT Thiết bị điện Hình ảnh Kí hiệu
1 Nguồn điện (pin, acquy, ...)

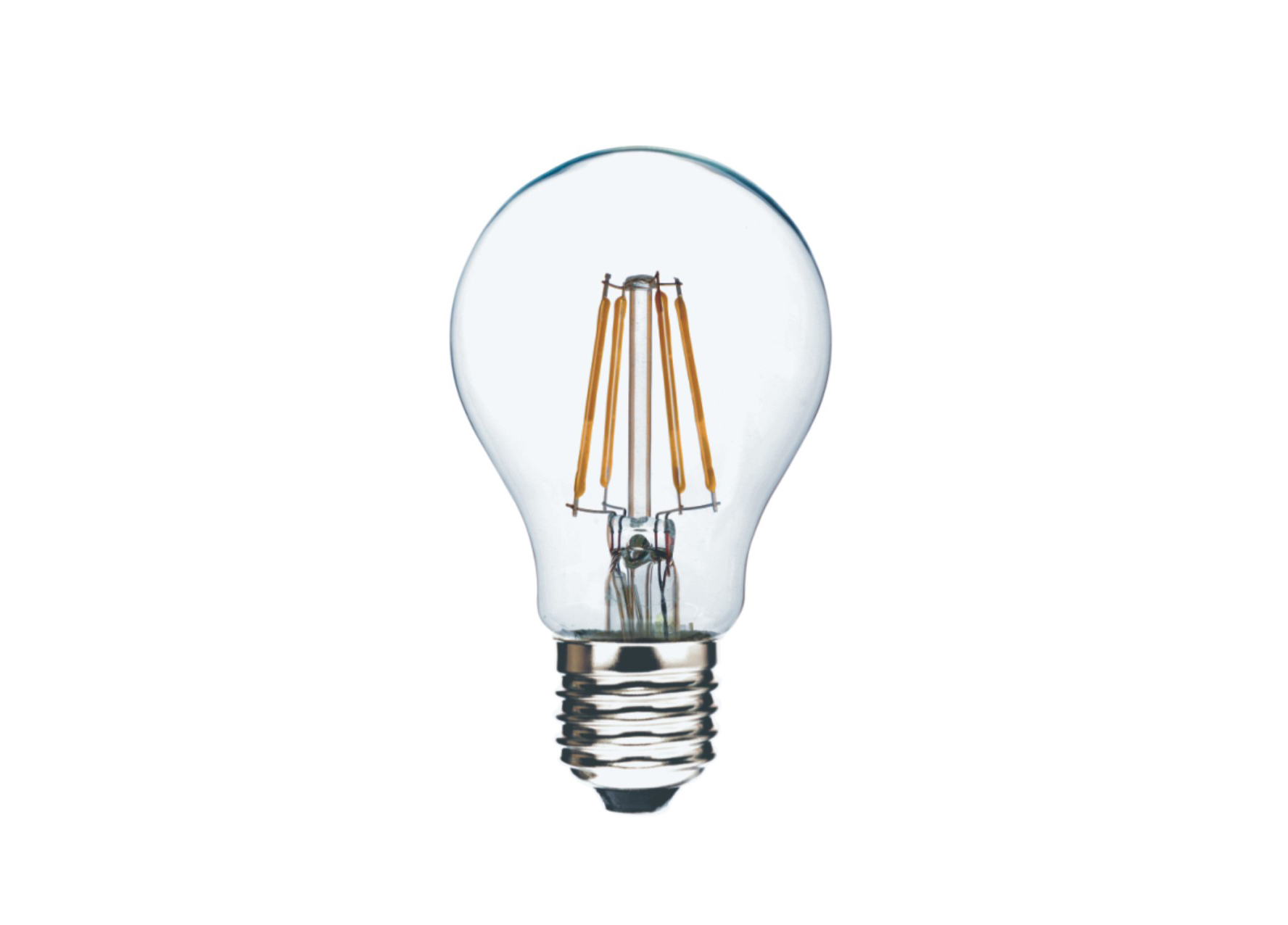

2 Bóng đèn

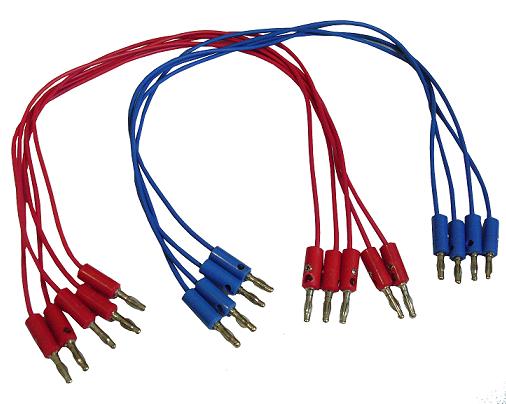

3 Dây nối

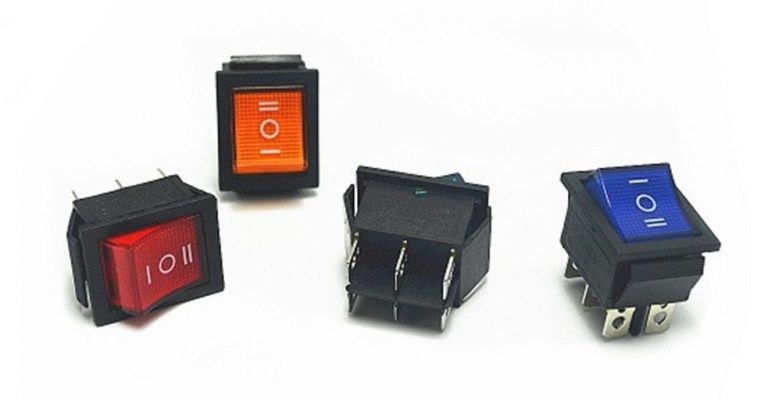

4 Công tắc

Công tắc đóng

Công tắc mở

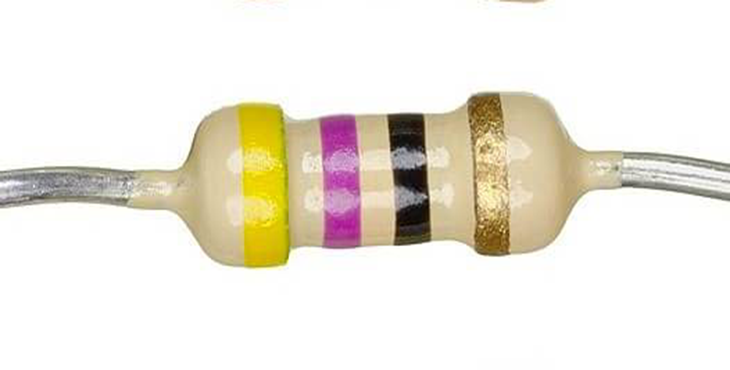

5 Điện trở
6 Chuông điện
7 Điốt

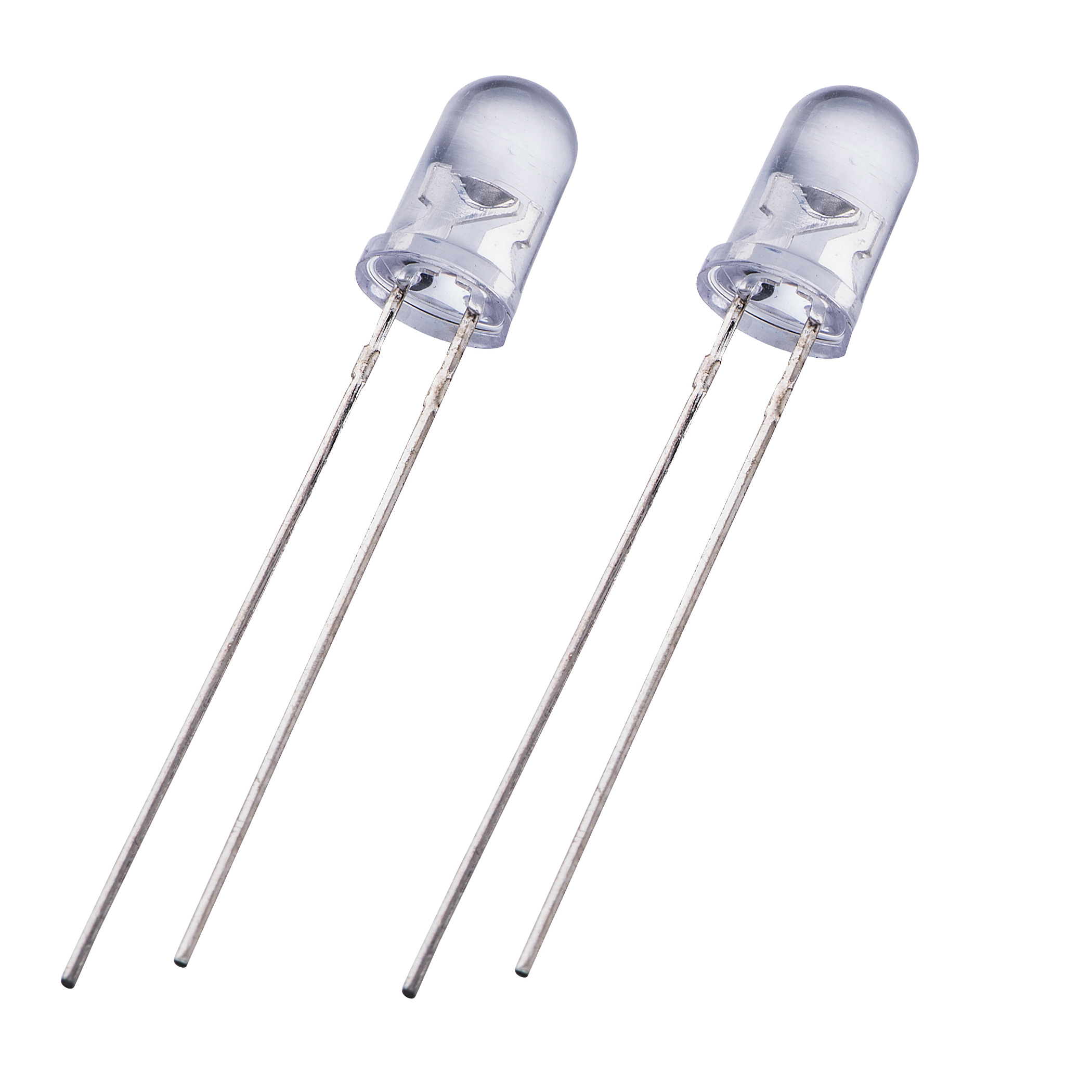

8 Điốt phát quang

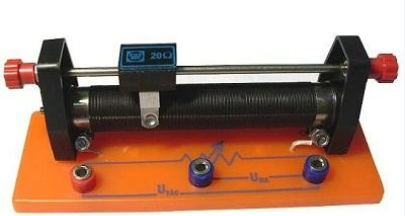

9 Biến trở

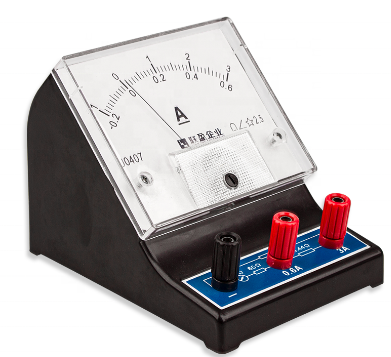

10 Ampe kế

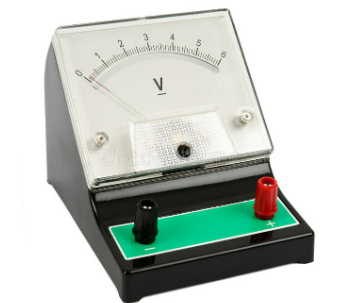

11 Vôn kế
Câu trắc nghiệm mã số: 40530,40526,39633,39337,39332,38689

II. Công dụng của cầu chì, cầu dao tự động, rơle, chuông điện

Ngoài các thiết bị cung cấp và tiêu thụ điện, trong mạch điện còn có các thiết bị như cầu chì, cầu dao tự động, rơle, chuông điện để bảo vệ mạch điện và cảnh báo sự cố xảy ra.

Cầu chì là một đoạn dây chì nóng chảy ở nhiệt độ thấp so với các kim loại khác, có tác dụng bảo vệ các thiết bị điện khác trong mạch không bị hỏng khi dòng điện đột ngột tăng quá mức. Khi đó, dây chì sẽ nóng chảy và mạch điện bị ngắt.

Cầu chì

Cầu dao tự động cũng có tác dụng ngắt mạch như cầu chì, và được sử dụng để bảo vệ các thiết bị điện khác trong mạch khi dòng điện đột ngột tăng quá mức. Sau khi kiểm tra và sửa chữa, cầu dao được đóng lại để mạch điện hoạt động.

Cầu dao tự động

Rơle được mắc trong mạch điện và có tác dụng điều khiển đóng, ngắt mạch điện, thường được sử dụng trong các mạch điều khiển tự động để đóng, ngắt những dòng điện lớn mà hệ thống mạch điều khiển không thể can thiệp trực tiếp.

Rơle

Chuông điện là thiết bị điện ứng dụng hoạt động của nam châm điện. Chuông điện phát ra âm thanh khi có dòng điện chạy qua.

Chuông điện

Câu trắc nghiệm mã số: 39636,39334,38758,37175
