Thực hành đo cường độ dòng điện và hiệu điện thế

I. Chuẩn bị

• Ba nguồn điện: 1,5V, 3V, 6V.
• Bóng đèn pin 6V - 0,5A.
• Một ampe kế có giới hạn đo từ 0,5A trở lên và có độ chia nhỏ nhất 0,01A.
• Một vôn kế có giơi hạn đo là 6V và có độ chia nhỏ nhất là 0,1V.
• Một công tắc.
• Dây nối.
• Chuẩn bị báo cáo theo mẫu gợi ý.

II. Cách tiến hành

1. Đo cường độ dòng điện

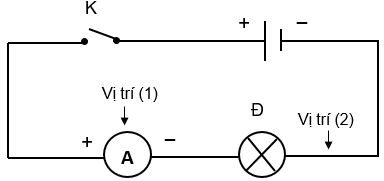

Mắc mạch điện với nguồn điện là pin 1,5V theo sơ đồ Hình 1. Khi đó công tắc đang ngắt, mạch hở.

Đóng công tắc và đo giá trị cường độ dòng điện I₁ chạy qua mạch ở vị trí (1) và ghi vào vở theo mẫu Bảng 1.

Lặp lại thí nghiệm để đo cường độ dòng điện I₂ tại vị trí (2) và ghi vào vở theo mẫu Bảng 1.

Tiến hành lại thí nghiệm với nguồn điện là pin 3V và pin 6V.

2. Do hiệu điện thế

Đo giá trị hiệu điện thế U nguồn của pin 1,5V và ghi vào vở theo mẫu bảng 2.

Mắc vôn kế để đo hiệu điện thế hai đầu bóng đèn trong mạch điện theo hình 2. Giá trị này chính là hiệu điện thế giữa hai vị trí (1) và (2). Công tắc bị ngắt và mạch hở. Khi mắc mạch cần lưu ý nối chốt (+) của vôn kế với chốt có dòng điện đi vào bóng đèn; chốt (-) của vôn kế với chốt có dòng điện đi ra khỏi bóng đèn.

Đóng công tắc, đọc giá trị hiệu điện thế giữa hai đầu bóng đèn U và ghi vào vở theo mẫu Bảng 2.

Bảng 2: Bảng số liệu đo hiệu điện thế

Thay pin 1,5V bằng pin 3V và lặp lại thí nghiệm.

Vẽ sơ đồ mạch điện cho thí nghiệm.
