Mạch điện đơn giản

I. Mạch điện đơn giản

Thực hành lắp một mạch điện đơn giản:

Chuẩn bị: bảng điện, nguồn điện (hai pin loại 1,5 V gắn vào đế), bóng đèn pin (loại 3 V gắn vào đế), công tắc vào các đoạn dây nối.

Tiến hành thí nghiệm:

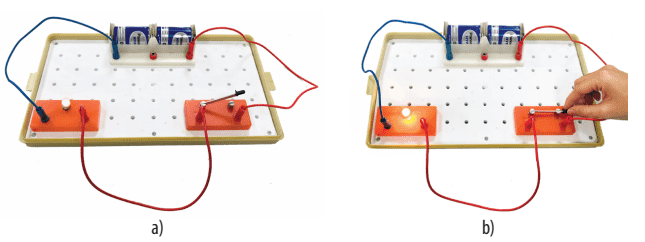

Hình 1: Một mạch điện đơn giản: a) công tắc mở; b) công tắc đóng

• Bước 1: Lắp các bộ phận đã chuẩn bị thành một mạch điện. Ban đầu công tắc mở.
• Bước 2: Đóng công tắc. Quan sát bóng đèn.

II. Sơ đồ mạch điện

1. Kí hiệu của một số bộ phận mạch điện

• Để mô tả đơn giản một mạch điện và mắc một mạch điện theo đúng yêu cầu, người ta sử dụng các kí hiệu của một số bộ phận mạch điện.

Bảng 1: Kí hiệu của một số bộ phận mạch điện

Nguồn điện (pin, acquy)	Bóng đèn	Dây nối	Công tắc
			Công tắc đóng	Công tắc mở

• Ngoài ra, mạch điện trong thực tế còn có một số bộ phận khác như các linh kiện điện tử.

Ví dụ:

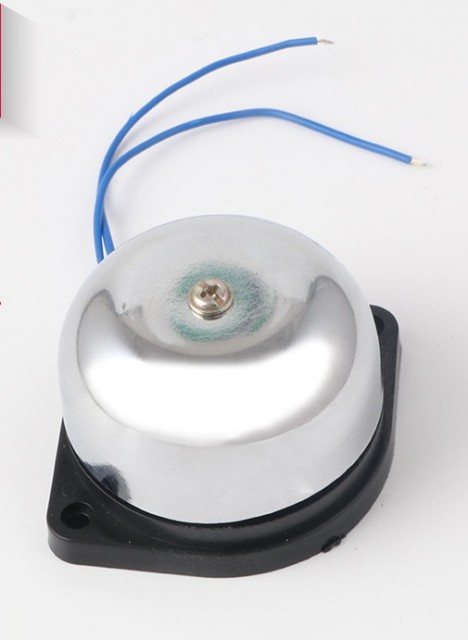

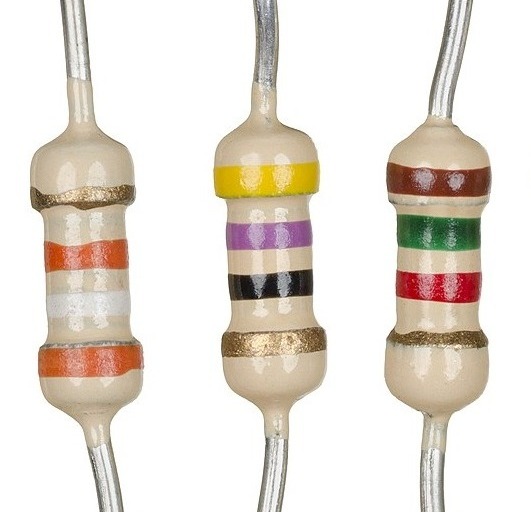

Bảng 2: Hình ảnh và kí hiệu một số linh kiện điện tử

Tên linh kiện	Điện trở	Biến trở	Chuông điện	Điốt	Đèn điốt phát quang
Hình ảnh
Kí hiệu

2. Vẽ sơ đồ mạch điện

Sử dụng các kí hiệu của các các bộ phận mạch điện ta có thể vẽ sơ đồ mạch điện.

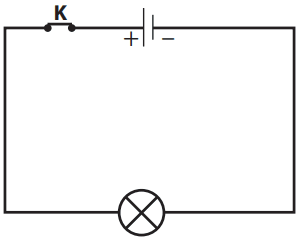

Hình 2: Sơ đồ mạch điện
a)		b)

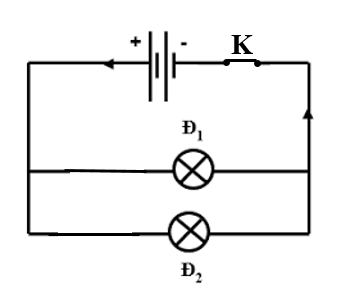

Hình 3: Sơ đồ mạch điện có hai bóng đèn mắc: a) nối tiếp; b) song song
